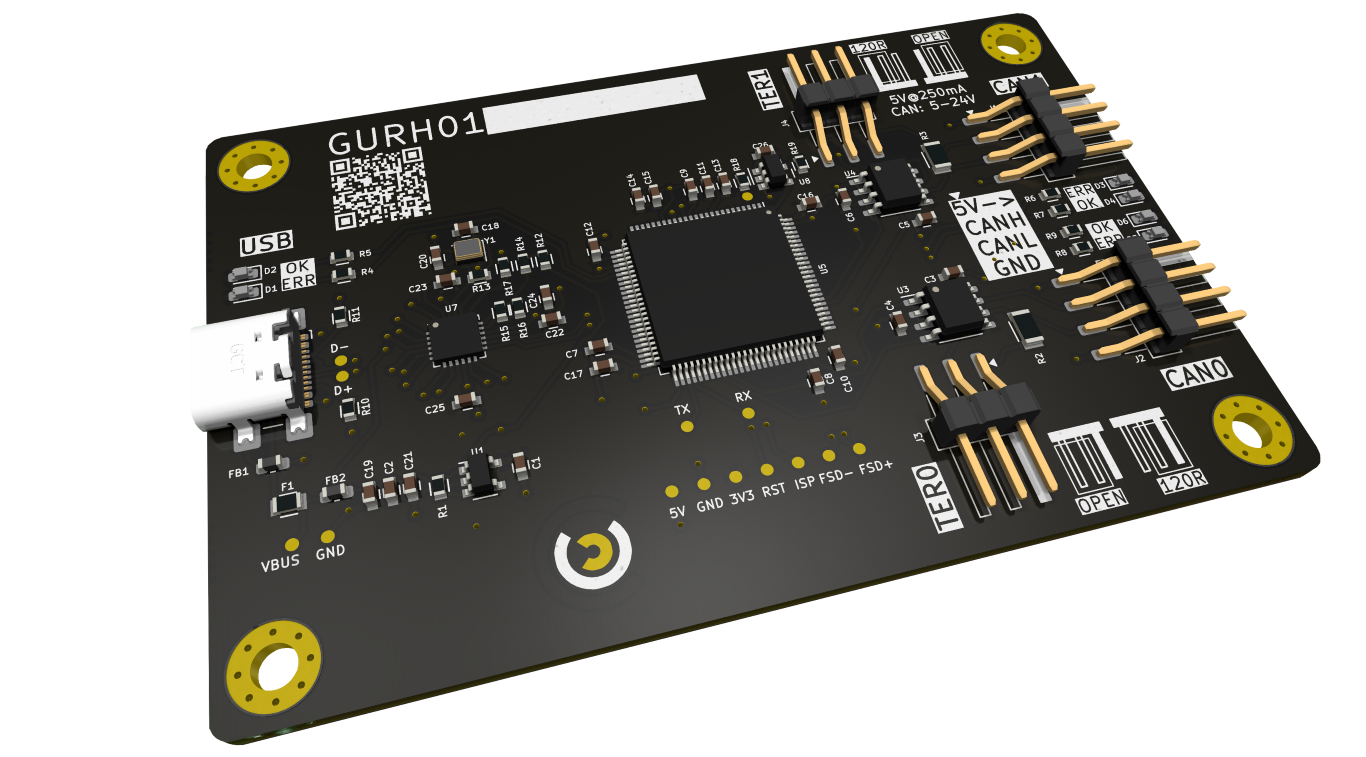

CAN Guru Hobby

Dvoukanálový převodník sběrnice CAN na sběrnici USB s podporou standardu CAN FD.

Klíčové vlastnosti

Zařízení je určeno pro vývoj, testování a diagnostiku elektronických komponent vybavených sběrnicí CAN.

Přiložený balíček softwarových nástrojů nabízí možnosti dekódování, sledování, záznamu, filtrovaní, přesměrování a znovu přehrávání zaznamenaných dat.

Pro čitelnější zobrazení lze hodnoty signálů navázat na grafické zobrazovače včetně grafů a histogramů a vytvořit si tak vlastní přístrojovou desku.

Oba kanály podporují možnost použití manuálního interního terminátoru sběrnice.

Oblasti použití

Sledování hodnot signálů

Software dekóduje zprávy sběrnice CAN na základě DBC souboru na zprávy a v nich obsažené signály. Ty pak převádí do uživatelem čitelné podoby a zobrazuje je na jednoduchém posuvníku. Zároveň je zobrazován krátký záznam historie komunikace.

Vybrané hodnoty lze přidat na zobrazení nazývané přístrojová deska (dash board) a zlepšit tak čitelnost komunikace.

Zobrazení na přístrojové desce může být realizováno jako prosté číselné zobrazení, binární zobrazovač, ručičkový indikátor (budík), graf v závislosti na čase, histogram, nebo vám můžeme vyvinout zobrazovací prvek na míru.

Záznam komunikace na sběrnici

Software umožňuje zápis komunikace do souboru, podporován je multikanálový zápis. Jedná se o zápis komunikace bez dekódování hodnot signálů. Každá příchozí zpráva je zapsána na vlastní řádek a obsahuje: časové razítko, id zařízení, kanál, id zprávy, směr komunikace, velikost zprávy a samotná data.

Podpory vývoje senzorů a zařízení

Prostřednictvím dostupných softwarových nástrojů poskytuje CAN Guru Hobby komplexní řešení pro podporu vývoje senzorů, jednotek ECU a jiných zařízení komunikujících prostřednictvím sběrnice CAN.

Diagnostika a servis

Připojením se ke sběrnici CAN můžete kontrolovat vnitřní stavy zařízení a diagnostikovat tak možné odchylky od normálu a závady.

Diagnostiku lze provádět jak na základě sledování hodnot signálů v reálném čase, tak studiem záznamu, který je navíc možné neustále dokola přehrávat. Na důvody vzniku problematického chování se tedy můžete dívat tak dlouho, dokud problém nerozlousknete.

Podporované nástroje

CAN Viewer

Software pro analýzu, záznam a sledování hodnot signálů na sběrnici CAN na základě souborů CAN Database (DBC).

DBC Browser

Software na tvorbu a editaci souborů CAN Database (DBC) a tvorbu emulačních profilů pro zařízení CAN Emu.

Software Development Kit

Balíček knihoven pro implementaci do vlastních softwarových řešení včetně souboru příkladů.

Parametry

Obsah balení

Ke stažení

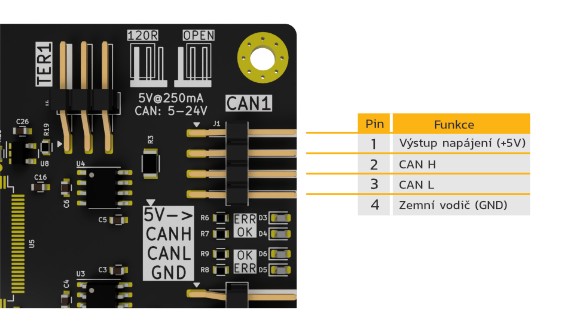

Značení konektorů
